מצלמת Dahua ANPR עם בינה מלאכותית במבחן
22/08/2024
גם אתם מרגישים שמכת הפריצות עולה על כל דמיון? מסתבר שאתם לא לבד. מסתבר שקצב הגניבות כה מהיר, שאותם גנבים פורצים למספר בתים באותו הלילה. במקביל נגנבות גם מכוניות, לעיתים יותר מאחת.
אחד המקרים הבולטים שזכורים לי, היה שכן שגר בקרבת ביתי, שסיפר לי שגנבו לו שני רכבים, ועל הדרך גנבו גם את הרכב של השכנה שגרה בצמוד אליו, והכל בשעה שמונה בערב. מחיפוש בהקלטה של המצלמות יכולתי לראות את הרכב שעימו הגיעו הגנבים, ואת מנוסתם עם שלושת הרכבים, אבל לא ניתן היה לזהות את מספר הרכב מכיוון שהן סונוורו מהאורות של המכונית שלהם. בלש המשטרה שביקש ממני את צילומי המצלמות סיפר לי שגם אף אחת מהמצלמות שהציבה העיריה לכל אורך הנסיעה של הגנבים, לא היתה מסוגלת לקלוט את מספר הרכב שלהם, מאותה הסיבה בדיוק - כולן סנוורו מאורות המכונית.
אילו היתה בנמצא מצלמת ANPR, הדברים היו נראים אחרת.
Dahua, או בשמה המלא Zhejiang Dahua Technology Co., Ltd היא יצרן ציוד אבטחה שבסיסו בסין. החברה נוסדה בשנת 2001 על ידי טכנאי התעשייה הביטחונית לשעבר Fu Liquan, וכיום היא חברת ציוד מצלמות האבטחה השנייה בגודלה בעולם. עד לפני מספר שנים התמקדה רק במצלמות אבטחה, אולם כיום היא משווקת גם מסכי תצוגה וציוד משלים.
אחת הסיבות שגורמות ללקוחות מוסדיים לרכוש את מוצריה בישראל, היא העובדה של- Dahuaיש גם נציגות מקומית, עם אנשי פיתוח ותמיכה שמספקים פתרונות ייעודיים גם ללקוחות בישראל. הצוות הייחודי הזה מונה עובדים ישראלים לצד עובדי Dahua שהיגרו מסין, על מנת לספק מענה מקצועי ככל שניתן ללקוחות.
זו גם הסיבה בגללה בחרתי דווקא ב- Dahua לרכוש מצלמות אבטחה. חשתי שרק שם יכולתי לקבל הסברים מספקים לגבי התאמה מלאה של הציוד, מקצה עד קצה: אינטרקום IP כולל צג פנימי בבית, מצלמות ממגוון דגמים, מתגים, אביזרים משלימים, והכל מיצרן אחד שמבטיח שכל הציוד מותאם זה לזה ונשלט באמצעות אפליקציה אחת.
המפיצה בישראל של מוצרי Dahua היא גטר גרופ. במסגרת שיתוף הפעולה הנרחב בין Dahua ו-גטר, מספקת האחרונה גם פתרונות נוספים ומשלימים, הכוללים מוצרי אנליטיקה, כבילה, תקשורת ותשתיות. גטר הביאה עימה בשורה משמעותית בשוק מצלמות האבטחה עם טכנולוגיה מהמובילות בעולם. היכולת שלה לספק את הידע ולתת ללקוחות פתרון מקיף עם שירות ברמה הגבוהה ביותר, חשוב מאין כמוהו ללקוחות Dahua, עם מוצרים טכנולוגיים מהמדרגה הראשונה.
ANPR – Automatic Number Plate Recognition
מצלמות המזהות באופן אוטומטי לוחיות זיהוי של רכבים ורושמות אותן נקראות LPR – License Plate Recorder, או ANPR, והן כוללות זיהוי אופטי של תווים, כדי לקרוא לוחיות זיהוי של רכבים. הטכנולוגיה הוטמעה בניהול כבישי אגרה ואכיפת חוק. בהמשך, הוטמעה גם לצורך ניהול כניסות רכבים לחניונים, או במתחמים שפוטנציאל הפריצה בהם גבוה במיוחד. המצלמות הללו עושות שימוש בתאורת אינפרא אדום כדי לאפשר למצלמה לצלם את התמונה בכל שעה ביום או בלילה.
אצל חלק מיצרני מצלמות ה- ANPR נדרשת הוצאה נוספת של רכישת רשיון תוכנה לניהול המידע המתקבל מהמצלמה, אולם יצרני מצלמות אחרים מאפשרים ניהול שלה ישירות מממשק המצלמה, וכך חוסכים את ההוצאה הכרוכה ברכישת תוכנה נפרדת.
הפקת מספרי הרישוי של רכבים שנקלטו במצלמה פשוט במיוחד: ניתן להפיק קובץ אקסל, או לחפש בממשק התוכנה מספרי רישוי רכבים לפי שעה, ולאחרונה גם על פי סוג הרכב ואפילו צבעו. מצלמות בהן משתמשת המשטרה לאכיפת החוק כדוגמת עין הנץ, מסוגלות אפילו לחדור את השמשה הקדמית, להאיר את כל הרכב בתאורת אינפרה אדום, ולזהות את כל היושבים בו.
WizMind
כאמור, מצלמות ANPR נמכרות מזה מספר שנים, אולם הטמעת אנליטיקה של בינה מלאכותית שמאפשרת להם יכולות זיהוי אנשים לפי מאפייני לבוש או מראה חיצוני, ורכבים לפי צבע וסוג רכב, הופכת אותה להרבה יותר אפקטיבית, ונקראת Smart ANPR.
Dahua לקחה לאחרונה את האנליטיקה לקצה, והשיקה סדרת מצלמות-על הכוללות בנוסף על ה- ANPR, גם אנליטיקת WizMind עם שבב AI מתקדם עוד יותר מה- WizSense עליו כתבתי כאן. כך, מצלמות שכוללות טכנולוגיה זו יכולות באמצעות אלגוריתמי למידה עמוקה לזהות כלי רכב, לוחיות רישוי וכן להבדיל בין סוגי רכבים (פרטי, משאית, ג'יפ וכו'), לזהות יצרני רכבים, ואפילו להבדיל בין צבעי רכב.
במקום רק לתעד לוחיות רישוי, מצלמה הכוללת WizMind תוכל לפעול בהתאם לתרחישים שנקבעו למספר רישוי מסוים: לדוגמא, אם בבניין שלכם יש חניון עם שער חשמלי, תוכלו לנהל רשימת רכבים מורשים, כך שהשער יפתח רק בפני בעל הרכב המורשה, ובמידה ונכנס רכב שאינו מורשה, תתקבל התראה ויזואלית (אורות מהבהבים) וקולית (סירנה, או מסר קולי).
את ה- WizMind ניתן לשלב גם עם אנליטיקת ה- IVS – Intelligent Video System, וכך לקבוע שתתקבל התראה במידה ורכב חוצה קו דמיוני, או נכנס לאזור שהוגדר מראש כאסור לכניסה.
DHI-ITC413-PW4D-IZ1
גטר גרופ שלחו לי את הדגם הזה לסקירה, מכיוון שמדובר במצלמת ה- ANPR החדשה והמתקדמת ביותר של Dahua, הכוללת את מגוון הטכנולוגיות שפיתחה עד כה.
- WizSense לאבחנה של בני אדם, כלי רכב ממונעים, והתעלמות מבעלי חיים וצללים
- אבחנה בין יצרני רכבים, סוגי רכבים (פרטי, SUV, משאית וכו'), והבדלה עם כלי רכב לא ממונעים כדוגמת אופניים
- תאורת לד מובנית, לאיתות בעת אזהרה
- רמקול לכריזה
- מיקרופון מובנה
- פוקוס וזום ממונעים
ה- DHI-ITC413-PW4D-IZ1 היא מצלמת רשת התומכת בחיבור POE, מסדרת ה- ANPR של Dahua. מבחינת רזולוציה: 4 מגה פיקסל המספק רזולוציה של 2688 על 1520 פיקסלים. התוצאה היא תמונה מאד חדה, כל כך רוויה בפרטים, בגם כשביצעתי זום דיגיטלי על התמונה, עדיין ניתן להפיק ממנה נתונים.
DHI-ITC413-PW4D-IZ1
מכיוון שמצלמת ANPR יכולה לשמור תמונות לוחיות רישוי וסרטונים של כלי הרכב שחולפים, כדי למנוע איחסון גדול מידי, ה- DHI-ITC413-PW4D-IZ1 תומכת בדחיסה של H.265 שמספקת קובץ קטן יותר מ-H.264, ובנוסף גם על Variable Bit Rate (VBR) שמשנה את קצב הדגימה בהתאם לקצב התעדכנות הנתונים בתמונה. כלומר: במידה ואין שינוי בתמונה, הדגימה תהיה אפסית, ובמידה ויש שינוי רב, קצב הדגימה יעלה.
בנוסף, המצלמה כוללת עדשה עם זום ממונע בעל טווחבין 2.7 ל-12 מ"מ (קיים גם דגם מקביל עם זום ממונע בין 8 ל-32 מ"מ), עמידות מלאה למים ואבק IP67, ועמידה בתקן ונדליזם IK10 בפני מכות עם פטיש 5 קילו מגובה של 40 ס"מ.
תוסיפו לזה תקן WDR (wide dynamic range) של 120dB, המאפשר התמודדות עם תמונה המשלבת אור וצל, ואפילו חריץ להתקנת כרטיס זיכרון בנפח מקסימלי של 256 ג'יגה בתוך המצלמה, כדי לגבות במקרה של כשל במכשיר ההקלטה, וקיבלנו מוצר שיכול לענות על שלל צרכים.
התקנה

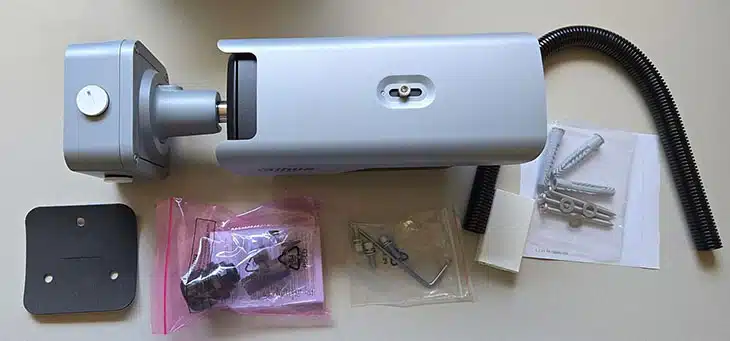

אם יש דבר שמצא חן בעיני במצלמה הזו, הוא ש-Dahua מספקים עימה הכל: קופסת חיבורים ייעודית, ברגים עבים וארוכים במיוחד ודיבלים למקדח 9 מ"מ, כדי לוודא עיגון חזק ביותר. זאת בשונה מדגמים אחרים, להם יש לרכוש את קופסת החיבורים בנפרד. בכך נבטיח שהחיבורים יהיו עמידים במים ושההתקנה תתבצע באופן אסתטי ויציב במיוחד.
קופסת החיבורים הייעודית מהווה גם בסיס למצלמה ומורכבת ישירות על הקיר. למרות שהמצלמה מאפשרת לחבר גם מקורות מתח נפרדים, היא פועלת גם אם רק מחברים אליה כבל רשת ממתג POE. כך, כל שנותר היה לי הוא לחבר את כבל הרשת של המצלמה, לגלגל את החיווט בתוך קופסת החיבורים ולסגור את הברגים.
בשונה ממצלמות הצינור האחרות של Dahua, כדי לכוון מצלמה זו לכיוון הנדרש, יש לפתוח רק בורג אחד בבסיסה, שמאפשר לסובב אותה על צירה, ולהטות אותה אופקית ואנכית, עד לתוצאה הנדרשת.
התוצאה המתקבלת היא התקנה נקיה, ללא קידוחים מיותרים על קיר החוץ, ויכולת כיוון של המצלמה לכל צד, מבלי להיתקל בקופסת חיבורים לצידה.
חווית שימוש
לצורך הדגמת היכולות המקסימלית של המצלמה, חיברתי לרשת מכשיר NVR מדגם NVR5208-EI, שכולל גם את יכולות ה- AI המתקדמות של Dahua. כדי לצרף את המצלמה, יש לעדכן את כתובת ה- IP שלה, כך שתתאים לכתובת ה- IP של הרשת שלכם.
הקודק של מצלמה זו הוא כללי, ובצירוף עם רזולוציית של 2688 על 1520 פיקסלים, מתקבלת תמונה איכותית במיוחד, המסוגלת לספק התראות אמת.
כדי להבין עד כמה כלי ה-AI שהוטמעו בדור החדש של מכשירי ה- NVR של Dahua מתוחכמים, צריך להיכנס לתפריט איתור האירועים. תוכלו להפיק דוחות על כל כלי הרכב שהמצלמה קלטה, בחלוקה לאופנועים ומכוניות. בתוך המכוניות המצלמה מזהה את יצרן הרכב וצבעו.
כדי לבחון את עוצמת הבינה המלאכותית של המצלמה, בחנתי את יכולתה להציג רכבים של יצרן אחד בלבד ובצבע אחד. לדוגמא טויוטה לבנה. עיניכן הרואות שאכן המצלמה סיננה את כל שאר הרכבים והציגה רק את הטויוטות הלבנות.
ניסיתי גם לחפש על פי מספר רכב, וגם הפעם קיבלתי תוצאה מדויקת. המערכת סיפקה לי תמונה של לוחית הזיהוי בליווי סרטון המאמת את נוכחות רכב זה.
במידה ויתקינו אותה כך שהיא ממש בחזית הכביש מעל הרכב, כמו בכביש 6, צופה לתוכו, תוכלו ממש לסנן את הרכבים לפי קריטריונים עוד יותר מדויקים, כגון קופסת ממחטות על הדשבורד ואפילו האם המצלמה זיהתה ענידת חגורת בטיחות.
גם כשחיפשתי כלי רכב דו גלגליים, נדהמתי מרמת הפירוט לפיה יכולתי לחפש: יכולתי להבדיל בין אופניים, אופנוע, או תלת אופן, וכן אם הרוכב ענד קסדה או לא.
- המערכת מסוגלת אף לענות על שאילתות מתוך מסד הנתונים: לדוגמא, אם ניהלתם רשימת רכבים מורשים לכניסה לחניון, תוכלו לקבוע מתי יפוג תוקף ההרשאה, ולחפש בתוך המאגר את הרכב לפי שם הבעלים שהוזן, או מספר הרכב. במילים אחרות, המציאות עולה על כל דמיון.
אבל Dahua לא מסתפקת בזה, אלא שידרגה את טכנולוגיית האנליטיקה הבסיסית שלה IVS – Intelligent video system, באופן שכעת היא מאפשרת לזהות דמות אנושית או כלי רכב שנכנסים למתחם אסור, או חוצה קו, ולקבל התראה על כך. לאורך השימוש בה מצאתי שבשונה ממצלמות ותיקות, הדגם החדש שמשלב את שבב ה- AI, סיפק לי רק התראות אמת. לצורך הדוגמא, איירתי בממשק ה- NVR מלבן דמיוני בצמוד לכניסה לחניה שלי, כך שבמידה ומישהו יחסום את הכניסה לחניה, תתקבל התראה. בעלי חיים, כדוגמת כלב או ציפור, לא יצרו התראה.
הכניסה לתפריט המצלמה מתבצעת דרך כתובת ה- IP שלה, שם התפריט לניהול המצלמה רחב עוד יותר, וכולל יכולת לקבוע את הנתיב הרלוונטי על הכביש, בו יתועדו רכבים. לדוגמא, שרכבים חונים לצד המדרכה לא יתועדו.
בנוסף, ניתן לקבוע בממשק המצלמה עצמו, שלל תכונות נוספות:
- כיוון טווח הקליטה לרוחב הכביש
- בינה מלאכותית מזהה ומסמנת רכבים
- הוספת זיהוי גם של הולכי רגל
- איתור רכבים שמסיבה מסויימת רק חלק ממספר הרישוי נקלט במצלמה (לדוגמא חלק מהמספר מוסתר, או לוחית רישוי פגומה)
- ניהול מחסום עם לוחות זמנים לפעילותו
- תוספת של פנס אור לבן שיחובר למצלמה, וישמש כעזר לקליטת הרכב באופן מיטבי.
- הפעלת התרעה קולית בעת אירוע שהוגדר כפריצה, שוטטות, או פתיחת מחסום שאמור להישאר סגור.
- ממשק המצלמה עם אינטליגנציה מלאכותית
מכיוון שמדובר במצלמה שנדרשת בצילום לוחית זיהוי גם בתנאים קשים, תפריט המצלמה מאפשר שינוי שלל שלל פרמטרים בתמונה, שבראשם משך זמן פתיחת הצמצם.
שליטה מרחוק
השליטה במצלמה באמצעות האפליקציה בסמארטפון מסוגלת לשלוט בזום הממונע, וכן לפתוח ערוץ שיחה ישירות עם האובייקט שמצולם. מבדיקתי עולה כי הרמקול והמיקרופון המובנים במצלמה אפקטיביים למרחק של כ- 5 מטרים.
היתרון של ניהול האירוע מרחוק, מאד אפקטיבי, מכיוון שמיד עם קבלת התרעה על האירוע, ניתן לפתוח ערוץ שיחה ישיר, בו נוכל לכרוז לרכב שחוסם מעבר, שחונה באופן שפוגע ברכוש שלנו, או לאדם שפועל בוונדליזם, ללא כל צורך לצאת אליו.
בנוסף, המצלמה מגיעה עם שלט נוחות, הפועל עד למרחק של 15 מטרים, כדי לסייע בשליטה על שער כניסה.
הרמקול המובנה במצלמה כה עוצמתי, שהוא יכול לשמש בקלות כמכשיר כריזה למרחוק.
איכות התמונה בלילה
כדי לבחון את איכות התמונה המופקת מדגם DHI-ITC413-PW4D-IZ1, בחנתי אותה ביום ובלילה, והשוויתי אותה לאותה התמונה ממצלמת 4 מגה פיקסל ותיקה יותר של Dahua, שהיתה מותקנת במקומה. בעוד המצלמה הוותיקה שאינה ANPR ייעודית, סונוורה מאורות הדרך של המכוניות, ה- DHI-ITC413-PW4D-IZ1 האירה את לוחית הזיהוי של הרכבים וקלטה מספרי רישוי ללא כל בעיה, גם בחושך. ההבדלים בפרטים הולכים וגדלים ככל שתנאי הראות גרועים יותר. עושה רושם שלמצלמת ה- ANPR זה כלל לא מפריע.
לסיכום
מצלמת ה- ANPR שלפנינו, מדגם DHI-ITC413-PW4D-IZ1, היא הרבה יותר ממצלמה המתעדת לוחיות זיהוי של רכבים. בנוסף על יכולות הצילום המתקדמות שלה, היא מנתחת את התמונה בכל רגע, ובנוסף על זיהוי יצרני כלי רכב שונים, סוגי רכבים שונים, אופנועים ואופניים, היא מסוגלת להוסיף שכבה נוספת של הבנה האם מדובר ברכב שחונה באיזור אסור, האם מתרחשת פריצה לשטח אסור, ובשכבה האחרונה אף להגיב כפי שתוכנתה. הדלקת אור, הפעלת אזעקה, השמעת טקסט ברמקול כדוגמת "לא לטפס על הגדר" או "זהירות, שטח פרטי", או אפילו לפתוח ערוץ שידור בלייב לשיחה ישירה מול האדם שמולנו. הרמקול המובנה במצלמה כה חזק, שהוא ממש מסוגל לשמש ככריזה לכל דבר.
לאורך ההתנסות עם מצלמה זו, הבנתי שאין המדובר רק במצלמת ANPR, אלא בפתרון משולב, המספק שלל תכונות במצלמה אחת: החל מתיעוד רכבים, דרך בקרת שערים, התרעה על רכב שכניסתו אסורה למתחם, שמחנה באיזור אסור, וכלה בהתרעה על אדם שפורץ לשטח פרטי, כשעם כל התרחישים הללו ניתן לשלב תגובה כגון סירנה, הבזק תאורה, הודעה מוקלטת או אפילו ערוץ שיחה ישיר דו כיווני. השילוב של בינה מלאכותית שמוטמעת בה, מקטינה עד למינימום התראות שווא שהתקבלו בעבר כתוצאה מבעלי חיים, ענפי עץ ואפילו צללים.
לסיכום, אם חשוב לכם להתקין בביתכם מצלמת אבטחה שתכלול בנוסף גם תיעוד כלי רכב, דעו לכם שהבינה המלאכותית נמצאת גם כאן!
יבואן: גטר
ציוד המצלמות של Dahua נמכר ומותקן על ידי מתקינים מורשים.
הערה: מספרי הזיהוי של תמונות הרכבים טושטשו בכתבה בכוונה, כמובן שהמצלמה צילמה אותם בבירור.
